電路板中陰離子和有機酸的測定
印制電路板(Printed circuit boards),又稱印刷電路板,多用“PCB”來表示,是電子元器件電氣連接的提供者。印刷電路板的生產工藝十分復雜,其生產過程會使用大量的化學品,從而引入各種離子污染物。某些陰離子對電路板的絕緣性能和使用壽命有很大影響,例如Cl-來源于焊接過程中的助焊劑,其含量過高會造成電化學腐蝕同時可能導致漏電;Br-源于焊接殘留和標記用墨水殘留,其含量過高可能造成腐蝕,殘留的SO42-會造成腐蝕或電路板上晶體的生長。因此PCB的供應商和使用商均把離子表面潔凈度作為質量控制一項重要指標。
PCB行業公認的測試標準IPC TM-650手冊,是一套非常全面的PCB行業測試規范,從PCB的機械特性、化學特性、物理特性、電氣特性、環境特性等方面給出了詳盡的測試方法及測試要求。其中《IPC-TM-650(2.3.28B)電路板離子分析 離子色譜法》明確了7種陰離子和8種弱有機酸的檢測要求。采用異丙醇-水混合溶液浸泡一定面積的PCB板,通過離子色譜檢測混合液中不同離子,可實現對PCB板表面污染物的定性和定量分析。
色譜條件
分析柱:SH-G-1+SH-AC-11
流動相:12 mM KOH(EG)
流速:1.0 mL/min
抑制器:SHY-A-6
進樣體積:25 μL
前處理:依據標準IPC-TM-650 2.3.28處理
(a) 將電路板裝入PE自封袋,加入定量的異丙醇和水(75:25)混合溶液,排除氣體,使提取液與電路板充分接觸(電路板表面積與提取液體積比例約為0.5 mL/cm2),整個體系置于80℃水浴1 h;
(b) 將浸出液倒出至三角瓶中,置于90℃水浴鍋中2h,使異丙醇揮發溢出;
(c) 將所得溶液轉移至100mL容量瓶中,定容至刻度,過0.22μm濾膜進樣分析;
(d) 將定量異丙醇水混合溶液按上述步驟處理,作為提取袋的溶劑空白。

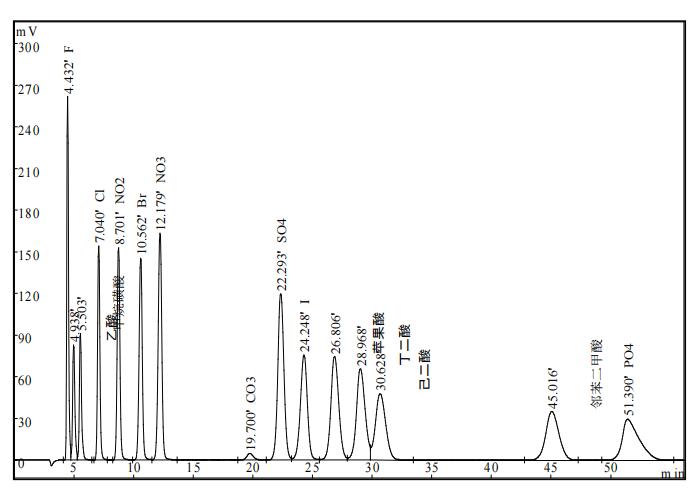

陰離子標準品譜圖
